Piese forjate certificate ABS: de ce au nevoie șantierele navale înainte de a comanda piese marine

Un șantier naval respinge un arbore de elice forjat în timpul inspecției de intrare. Chimia este corectă, rezultatele la tracțiune trec, iar certificatul morii pare complet. Ceea ce lipsește este o semnătură a inspectorului ABS de pe înregistrarea testului, astfel încât putul nu poate intra într-o navă clasificată fără o concesiune sau un test repetat. Acel decalaj poate adăuga trei până la cinci săptămâni la un program de construcție nouă, iar forjarea în sine este perfect solidă.

Piesele forjate certificate ABS nu sunt pur și simplu piese forjate cu un raport de testare atașat. Sunt componente realizate în baza unui aranjament de cercetare cu American Bureau of Shipping, în îngrijirea calității materialului, căldura oțelului, traseul de forjare, cuponul de testare, înregistrările de tratament termic și dimensiunile finite sunt verificate în conformitate cu Regulile ABS pentru materiale și sudare. Certificatul este pasul final din acel lanț, nu întregul său.

Acest ghid acoperă ceea ce confirmă certificatul, care piese forjate au nevoie de el în mod normal, modul în care pașii de inspecție se potrivesc unui traseu normal de producție și punctele de defecțiune care provoacă cea mai mare reluare.

Ce confirmă de fapt un certificat ABS pe o forjare

ABS funcționează pe două niveluri, iar confuzia lor provoacă cele mai multe întârzieri. Prima este aprobarea producătorului, printr-o aprobare a lucrărilor sau a unei evaluări a producției care confirmă că instalația, controlul procesului și instalațiile de testare se potrivesc domeniului furnizat. Al doilea este certificarea produsului individual, în cazul în care un inspector verifică un anumit articol sau lot a fost fabricat într-un grad acceptat, testat după cum este necesar și trasabil la căldură sa din oțel.

Pentru arbore, ABS recunoaște gradele de forjare de la gradul 2 până la gradul 5, cu rezistență la curgere în creștere și un control mai strict al chimiei și al tratamentului termic pe măsură ce gradul crește. Părțile structurale și de reținere a presiunii care urmează capitole separate de reguli. O calitate superioară nu este automat mai bună: un arbore de gradul 5 necesită un control mai atent al cuptorului, iar orice abatere în înregistrarea tratamentului termic devine un risc direct de certificare.

Care piese forjate au nevoie în mod normal de certificare ABS

Pe o navă clasificată, cerinta funcțională. Componentele a căror defecțiune ar costa propulsia, direcția sau limită de presiune sunt cele pe care ABS se așteaptă să le vadă în studiu.

• Arbori de elice, arbori intermediari, arbori pentru tubul de pupa si arbori de tractiune
• Piese de cârmă, pinte de cârmă și componente pentru suportul cârmei
• Piese forjate de cuplare și flanșe care fac parte din linia arborelui
• Șuruburi marine, știfturi și piulițe hidraulice pentru cuplaje și ansambluri de cârmă
• Angrenaje, pinioane și arbori pentru cutiile de viteze principale de propulsie
• Mașini de punte și componente de ancorare acolo unde notația o cere

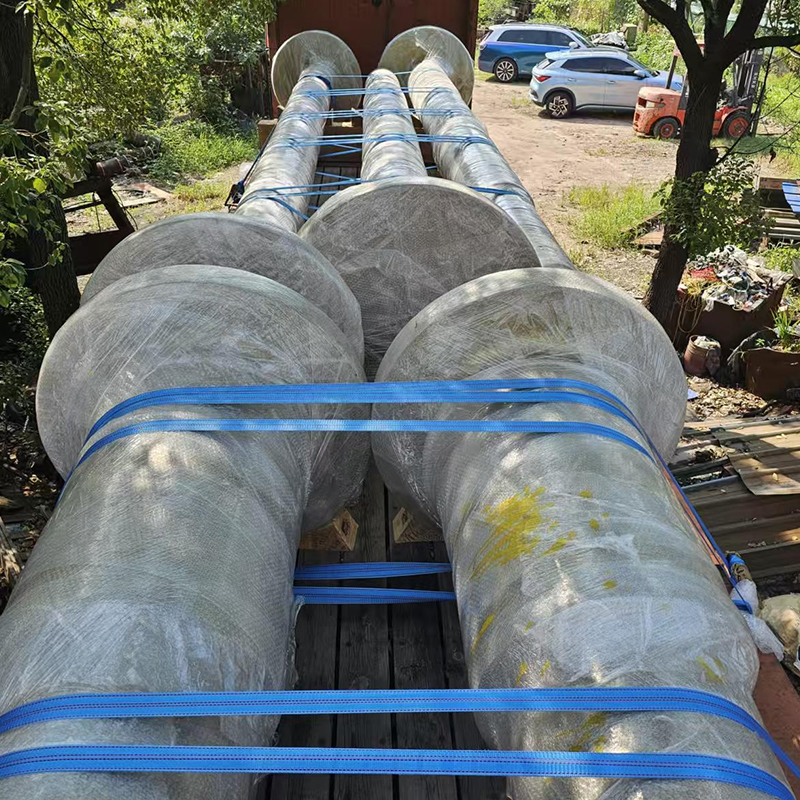

Piese forjate pentru arborele elicei pentru nave maritime clasificate Forjare arbore elice C45E pentru transmisii marine critice, cu o greutate de 10.500 kg și dimensiuni mari; verificați nevoile de sondaj înainte de a comanda. Vizualizare produs →

Părțile din afara lanțului de propulsie și direcție sunt tratate diferite. Un arbore de pompă sau o forjare a suportului poate avea nevoie de nicio certificare de unitate sau doar de un certificat de material, în funcție de notația de clasă și de statul pavilionului. Soluționați această întrebare înainte de plasarea comenzii de cumpărare, nu după terminarea forjarii. O viziune mai largă asupra aceleiași familii se află la noi forjare a mașinilor de nave și port interval.

Ruta de sondaj de la comanda de a ajunge la livrare

Certificarea este o secvență și fiecare pas se blochează în următorul. Saritul inainte rareori economiseste timp.

1. Verificarea regulilor și revizuirea desenului: confirmați notarea clasei, nota necesară, programul de testare și orice temperatură de testare a impactului înainte de lansarea desenului.
2. Selecția oțelului: fiecare căldură trebuie să fie trasabilă și acolo unde este necesar, produs de o fabrică autorizată. O notă similară dintr-o sursă neaprobată nu poate fi fixată numai prin testare.
3. Forjare: raportul de reducere, intervalul de temperatură de forjare și numărul de reîncălziri sunt înregistrate. Repararea sudării nu este o decizie de atelier; are nevoie de aprobare prealabilă și de obicei un tratament termic repetat.
4. Tratament termic: normalizare sau călire și revenire la grad, cu diagramele cuptorului, poziția de încărcare și înregistrările termocuplului păstrate pentru pachetul de certificare.
5. Cupon de testare: luat dintr-o prelungire pe forjare sau dintr-o piesa de testare forjata separat, cu acelasi raport de reducere si tratament termic ca piesa pe care o reprezinta.
6. Încercări asistate: încercări de întindere, de impact și de duritate se desfășoară cu inspectorul prezent sau în cadrul unui aranjament de supraveghere convenit pentru lucrările aprobate.
7. Examinare și verificare dimensională: examinare cu ultrasunete la nivelul de acceptare cerut, inspecție cu particule magnetice pe suprafețele finisate, acolo unde este specificat, și un raport dimensional în raport cu desenul aprobat.
8. Eliberarea marcajului și a certificatului: numărul de căldură, clasa, identitatea piesei și ștampila inspectorului aplicate, astfel încât trasabilitatea să supraviețuiască prelucrarii și vopsirii.

Puncte de inspecție Cumpărătorii ar trebui să blocheze înainte de lansare

Cele mai multe dispute cu privire la piese forjate certificate ABS provin din detalii convenite prea târziu. Aceste articole merită să fie incluse în comanda de cumpărare.

• Potrivirea notei: nota de pe desen trebuie să se potrivească cu o notă acceptată pentru cererea respectivă. Trecerea într-o treaptă modifică cerințele de impact și controlul cuptorului.
• Poziția cuponului de testare: cuponele provin în mod normal dintr-o prelungire în direcția efortului principal de lucru, nu din corpul piesei.
• Domeniul de aplicare: testare la tracțiune pe căldură, testare la impact la temperatura de proiectare și un studiu de durată în secțiunea în care regula o cere.
• Nivelul de examinare și acoperirea: acordați în avans planul de scanare, standardul de referință și formatul de raportare, sau piesa poate avea nevoie de a doua examinare după prelucrarea brută.
• Politica de reparații: nicio reparație de sudură fără aprobare și nicio amestecare a indicațiilor de suprafață fără o procedură documentată.
• Toleranță de prelucrare: deoarece toleranțele forjate și finite sunt lucruri diferite. Lăsați stoc suficient pentru examinare și prelucrare finală fără a tăia sub secțiunea specificată.
• Set de documentație: certificat, diagrama cuptor, rapoarte de testare, rapoarte de examinare și raport dimensional, toate despre privire la încrucișarea la revizuirea desenului.

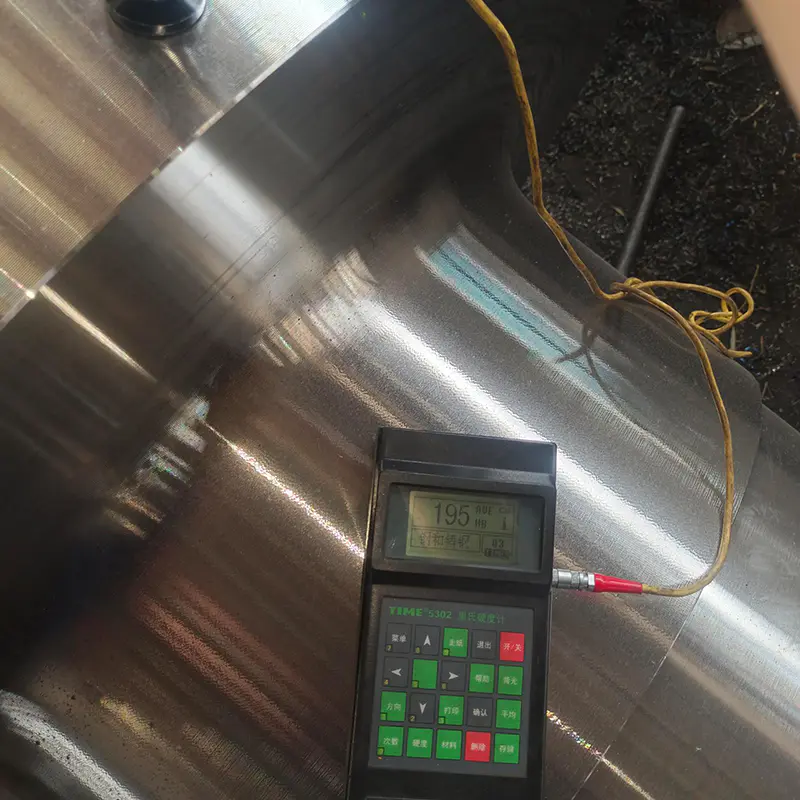

Piese forjate pentru arbore intermediar maritim din oțel C45E Forjare arbore intermediar C45E, 12.100 kg, cu tratament termic si prelucrare de precizie; acordați înregistrările de testare și tratament la începutul comenzii de acțiune. Vizualizare produs →

Înregistrările de tratament termic sunt adesea partea cea mai slabă a unui dosar furnizor. Al nostru rezumat al elementelor de bază ale tratamentului termic al metalelor explică ce parametri va dori să vadă un inspector.

De ce piesele forjate certificate ABS sunt respinse sau întârziate

În practică, respingerile provin rar de la un test de tracțiune eșuat. Ele provin din lacune în dovezi.

• Un certificat care acoperă căldura oțelului, dar nu articolul individual, care încalcă trasabilitatea unității.
• Un cupon de testare forjat dintr-o altă căldură sau tratat termic diferit față de piesa finită.
• Duritatea împrăștie dincolo de limită regulii, indicând o transformare incompletă în timpul călirii.
• Testarea de impact la o temperatură greșită sau cu o orientare greșită a specimenului.
• Examinare cu ultrasunete efectuată înainte de tratamentul termic final, astfel încât să nu mai aibă în vedere starea livrată.
• Lipsesc diagramele cuptorului sau o înregistrare de încărcare care nu poate lega piesa la un anumit ciclu.
• Reparație neautorizată de sudură descoperită la inspecția finală.
• Marcaj pierdut în timpul prelucrării, nefiind posibilitatea de a conecta piesa finită a certificatului său.

Fiecare dintre aceștia este ieftin de prevenire și costisitor de corectat. Odată ce un arbore este prelucrat, o re-testare înseamnă de obicei casarea materialului sau negocierea unei concesii.

Timpul de livrare, costul și valoarea unei lucrări aprobate

Certificarea implică costuri reale: material suplimentar cu cupoane, prezența inspectorului, examinare suplimentară și o sarcină de lucru a documentației care rulează în paralel cu producția. Pentru un prim articol, așteptați-vă la până la trei săptămâni de timp suplimentar. La comenzile repetate produse în baza unui aranjament de lucrări aprobat, aceasta se poate micșora la câteva zile, deoarece inspecția trece la o bază de supraveghere, mai degrabă decât participa la fiecare test.

Cea mai bună pârghie este alegerea unui falsificator care controlează întregul lanț în casă. Fiecare proces subcontractat este o altă predare a trasabilității și o altă șansă ca înregistrările să ajungă incomplete.

ACE Group produce componente forjate într-un site de 55 acri din Jiangsu, cu peste 50.018 metri pătrați de spațiu de producție acoperit, dat în exploatarea în noiembrie 2025. cuptoare cu rezistență, cuptoare cu gaz, rezervoare de tratare termică, cuptoare cu gaz echipamente de călire prin inducție și centru de prelucrare. Forjarea, tratarea termică, prelucrarea, fabricarea sudării și acoperirea suprafeței se află sub un singur sistem de calitate, care păstrează intactă trasabilitatea numărului de căldură de la admisia oțelului până la expediere.

Piese forjate pentru cârmă pentru sisteme de direcție marine Piese forjate grele pentru cârmă din 316L, 45E și 40Cr, exemplu 8.700 kg și D522 × 6002 mm, furnizate la desen pentru evaluarea clasei. Vizualizare produs →

Arborele, componentele cârmei, elementele forjate cu flanșe și șuruburi, semifabricatele angrenajului și piesele personalizate nestandard sunt furnizate la desen, cu înregistrările de testare și pregătirea pregătirii pentru evaluarea clasei. Când notația, nota și programul de testare sunt confirmate în etapa de cotație, calea de certificare devine previzibilă.

Piesele forjate certificate ABS reușesc sau eșuează la pregătirea mai degrabă decât calitatea oțelului. Stabiliți notă, cuponul de testare, nivelul de examinare și documentația stabilită înainte de turnarea primei călduri, iar inspectorul de vin un punct de control pe sau rută planificată în locul unui obstacol la sfârșitul acestuia.
