Piața forjarii turbinelor eoliene: Piese forjate cutie de viteze, specificații și ghid de aprovizionare

Un producător de cuții de viteză câștigă o comandă de platformă offshore de 6 MW, apoi constată că niciun furnizor autorizat nu poate rula un angrenaj inel de 1,5 m în 18CrNiMo7-6 într-o fereastră de 14 săptămâni. Comanda turbinei nu a fost niciodată riscul. Forjarea a fost. Pe piața forjării turbinelor eoliene, variabila decisivă este rareori cererea principală de energie curată. Este dacă componentele mari, tratate termic și testate cu ultrasunete pot fi produse în timp și conform specificațiilor.

Acest ghid stabilește ce cumpără piața, unde se îngustează capacitatea și ce verificări tehnice separate sau forjare acceptabilă de un refut scump.

Ce cumpără de fapt piața

Conținutul forjat al unei turbine moderne se află în patru grupuri:

• Interne ale cutiei de viteze: purtătoare de planete, angrenaje planetare, angrenaje solare, angrenaje inelare și arbori intermediari.
• Transmisia principală: arbori principali forjați, flanșe de cuplare și carcase de rulmenți.
• Sistem de turn și de rotire: flanșe forjate de turn, inele de rulment de orientare și pas și inele de rotire.
• Hardware pentru nacelă: componente ale butucului, discuri de frână și elemente de fixare pentru sarcini mari.

Acestea sunt mai degrabă decât turnate din motive consistente: fluxul de cereale urmează traseul sarcinii, comportamentul oboseală în condițiile de cuplu ciclic este mai previzibil, iar defectele interne pot fi dimensionate prin testare cu ultrasunete. Ultimul punct este comercial, nu academic. O turnare cu o indicație inacceptabilă de porozitate este adesea casată cu întârziere în prelucrare, după ce cea mai mare parte a valorii a fost deja adăugată.

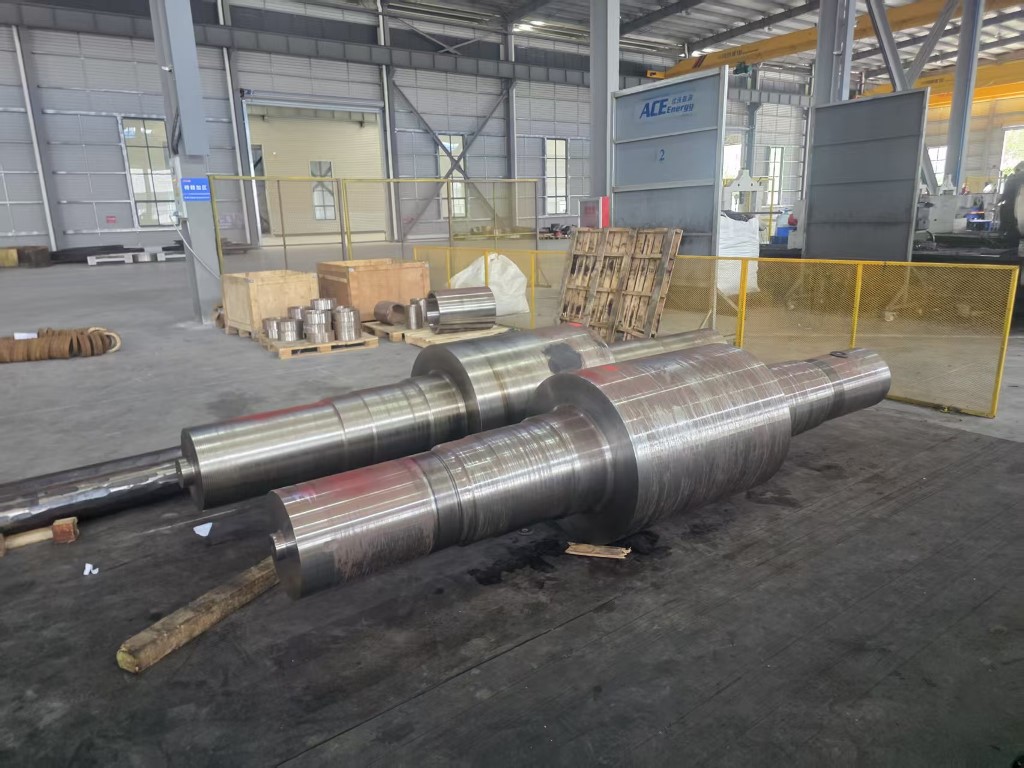

3MW–10MW Turbine eoliene Planet Carrier Forjate Purtători de planete forjați pentru cuții de viteze eoliene de 3–10 MW, cu opțiuni 18CrNiMo7-6/42CrMo4 și testare UT, PT, MPI pentru căi de sarcină grele. Vizualizare produs →

De ce forjarile continuă să devină mai mari

Puterea nominală crește abrupt cu diametrul rotorului și scalele de cuplu cu suprafața de curățare și raportul de transmisie. Rezultatul practic este că o cutie de viteze de 3 MW și o cutie de viteze de 10 MW nu diferă cu un factor de trei în dimensiunea componentelor. Ele diferă printr-un factor mult mai mare prin diametrul inelului, grosimea peretelui și greutatea unei singure piese. Transportatorii de planete care odată au fost sub o tonă depășesc acum două până la trei tone pe platformele offshore.

Piesele forjate mai mari apasă pe trei limite în același timp:

• Dimensiunea lingoului și a taglelor, care acoperă secțiunea transversală care poate fi răsturnată sau trasă.
• Energia de forjare disponibilă, exprimată ca tonaj ciocan sau capacitate de presare.
• Dimensiunile cuptorului și uniformitatea de stingere, care decid dacă o secțiune mare atinge proprietăți consistente prin perete.

Când oricare dintre aceste limite este depășită, un furnizor fie refuză cererea, fie cotează un termen de livrare mai lung, cu un risc mai mare de reluare. Ambele răspunsuri sunt informații utile pentru cumpărător.

Specificații care decid acceptarea

Piesele forjate ale cutiei de viteze eoliene sunt specificate in mod obișnuit în oțelurile aliate, cum ar fi 42CrMo4, 34CrNiMo6, 18CrNiMo7-6 sau 20MnCr5. Nota contează, dar mai mult contează ce se întâmplă după falsificare.

Proprietăți mecanice și tratament termic

Călirea și călirea, carburarea carcasei și nitrurarea produc profile de duritate și tenacitate a miezului foarte diferite. O cutie de angrenaj întărită pentru rezistență la oboseală la suprafață nu poate fi schimbată cu o echivalentă călită prin inducție fără a recalcula stresul de contact și toleranțele de distorsiune.

Testare nedistructivă

Testarea cu ultrasunete la nivelurile de severitate convenite este standard pentru forjarea cutiei de viteze si a arborelui principal, cu inspectie de particule magnetice sau penetrant de colorant pe suprafetele prelucrate. Criteriile de acceptare a aparțin desenului. Un furnizor care nu poate produce un raport cu ultrasunete repetabil nu trebuie să luați în considerare pentru aceste piese.

Cote dimensionale și de prelucrare

Greutatea unei singure piese, toleranța la tragere și materialul rămas pentru prelucrarea finală a tuturor costurilor de antrenare. O toleranță de 6 mm pe un inel de 1,5 m este foarte diferită din punct de vedere comercial de o toleranță de 12 mm, chiar și atunci când ambele sunt acceptabile din punct de vedere tehnic.

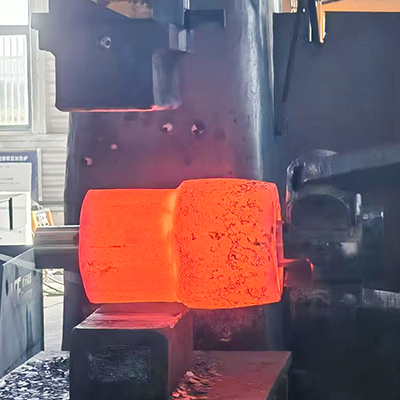

Piese forjate cu angrenaje planetare pentru turbine eoliene 5MW–10MW Piese forjate cu angrenaje planetare personal treptele 1-3 pentru cutii de viteze eoliene de 5-10 MW, pentru 18CrNiMo7-6 sau 42CrMo4 cu inspecție 100% UT/PT/MPI. Vizualizare produs →

Piese forjate tipice pentru trenul de propulsie eolian dintr-o privire

Capacitatea de rulare a inelului este adesea adevarata constrângere

Roțile dințate, flanșele turnului și inelele de rulment sunt produse prin laminare radială a inelelor axiale, mai degrabă decât prin forjare cu matriță deschisă, deoarece laminarea creează un flux de cereale circumferențial care rezistă mult mai bine din solicitarea cercului decât o piesă prelucrată din plasă sau tăiată.

Capacitatea de rulare a inelului este definită de limită măsurabilă:

• Diametrul exterior maxim, de obicei de 1 m până la 1,5 m pentru mori de mărime medie, cu un grup de furnizori mult mai mic dincolo de acesta.
• Înălțimea maximă a inelului și grosimea peretelui, care determină dacă un semifabricat al cutiei de viteze poate fi rulat într-o singură secvență.
• Diametrul minim al alezajului și raportul de grosime a peretelui, sub care inelul pierde stabilitatea în timpul rulării.

Un cumpărător care compară ofertele ar trebui să ceară aceste trei numere în scris. O cotație care le omite este adesea o cotație care va fi subcontractată, adăugând un nivel la lanțul de aprovizionare și un alt punct în care trasabilitatea se poate deteriora.

Piese forjate pentru turbine eoliene 5MW–10MW Forjate Inel dinţat pentru sisteme planetare eoliene de 5–10 MW, laminate inelare şi carburate-stinse cu dinţi şlefuiţi de precizie pentru sarcini de mare putere. Vizualizare produs →

Ce trebuie să verificați înainte de a plasa o comandă

1. Echipament de forjare potrivit greutății părți și învelișului, cu tonaj de ciocan sau presare specific.
2. Cuptoare de tratament termic cu diagrame de încărcare documentate și capacitate de călire pentru grosimea secțiunii implicate.
3. Inspecție internă cu ultrasunete și suprafețe cu operatori calificați și blocuri de referință.
4. Trasabilitate de la numărul de căldură până la piesa finită, inclusiv orice operațiune subcontractată.
5. Capacitate de prelucrare, dacă sunt necesare piese finite în loc de forjate brute.
6. Documentația primului articol dintr-un proiect comparabil, nu o broșură generală.
7. Timp de livrare care include tratament termic și testare, nu numai ore de forjare.
8. Condiții comerciale convenite cu privire la reprelucrare și neconformitate, stabilitate înainte ca prima căldură să fie topită.

Unde se concentrează costul și riscul

Tratamentul termic este cea mai comună sursă de deșeuri pe piesele forjate ale cutiei de viteze mari. Crăparea de stingere, adâncimea insuficientă a carcasei, distorsiunea excesivă și variația durității în jurul unui inel mare, toate apar după ce majoritatea costurilor de material și prelucrare au fost angajate. Distorsiunea este deosebit de costisitoare la roți dințate, deoarece piesa trebuie prelucrată din nou după tratamentul termic, iar alocația trebuie planificată în avans, mai degrabă decât corectată ulterior. Revizuirea Fundamentele tratamentului termic al metalelor cu un furnizor este o modalitate rapidă de a testa dacă procesul este înțeles sau doar revendicat.

Testarea este al doilea punct de concentrare. Inspecția cu ultrasunete a unui transportator de planete de două tone necesită timp, necesită un operator calificat și produce o înregistrare pe care o echipă de inginerie a clienților o poate audita mai târziu. Furnizorii care tratează inspecția ca pe o formalitate tind să apară mai degrabă ca probleme de livrare decât ca probleme de calitate, ceea ce le face mai greu de detectat în timpul ofertei.

Cum Grupul ACE acceptă programele Wind Gearbox

Grupul ACE conduce un lanț integrat de producție grea care acoperă forjare, tratament termic, prelucrare de precizie, structura sudate și vopsire grea, cu o gamă de produse care include deja forjare pentru generarea de energie pentru aplicații eoliene, hidro și nucleare. Baza de bază de producție, Jiangsu ACE Energy Technology, la începutul producției în noiembrie 2025 pe un amplasament de 55 de acri cu peste 50.018 metri pătrați de suprafață construită.

Echipamentele relevante pentru lucrul cu transmisii eoliene includ ciocane electrohidraulice de 3 tone, 5 tone și 15 tone, mașini de laminare cu inele verticale de 1 m și 1,5 m, cuptoare de încălzire pe gaz, cuptoare de rezistență la tratament termic, rezervoare de călire, echipamente de lucru de călire. Pentru aplicații eoliene, gama acoperă componente ale cutiei de viteze de la 3 MW până la 10 MW, inclusiv purtătoare de planete, angrenaje planetare din prima, a doua și a treia treaptă, angrenaje solare și roți dințate inelare din prima și a doua etapă, alături de piese forjate personalizate finite nestandarde.

Piața de forjare a turbinelor eoliene nu este lipsită de capacitatea totală. Este insuficientă pentru piese mari, tratate termic și testate, livrate la un program previzibil. Cumpărătorii care confirmă limită de rulare a inelului, capacitatea de tratament termic și domeniul de inspecție înainte de a atribui o comandă evită cea mai mare parte a riscului de întârziere și, de obicei, plătesc mai puțin pentru acesta, deoarece reprelucrarea și transportul accelerat nu apar niciodată în oferta originală..
